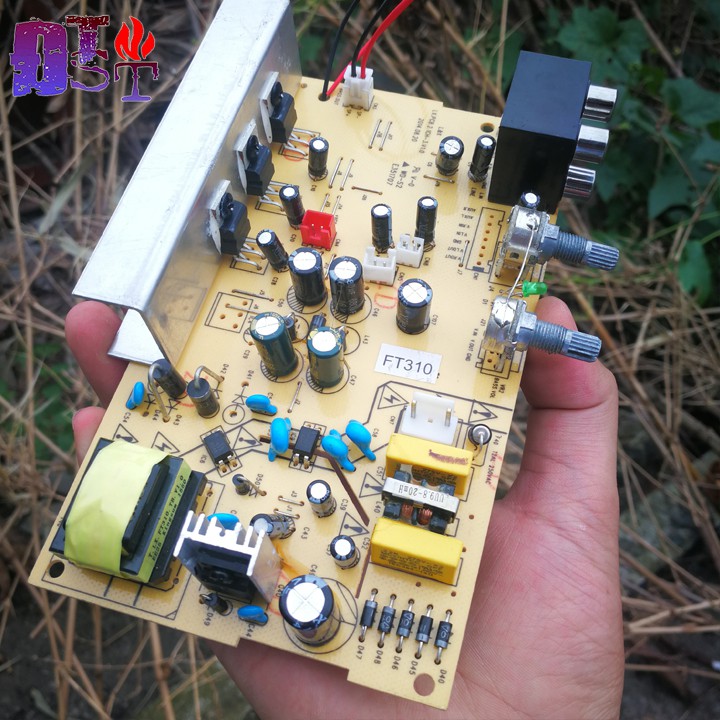

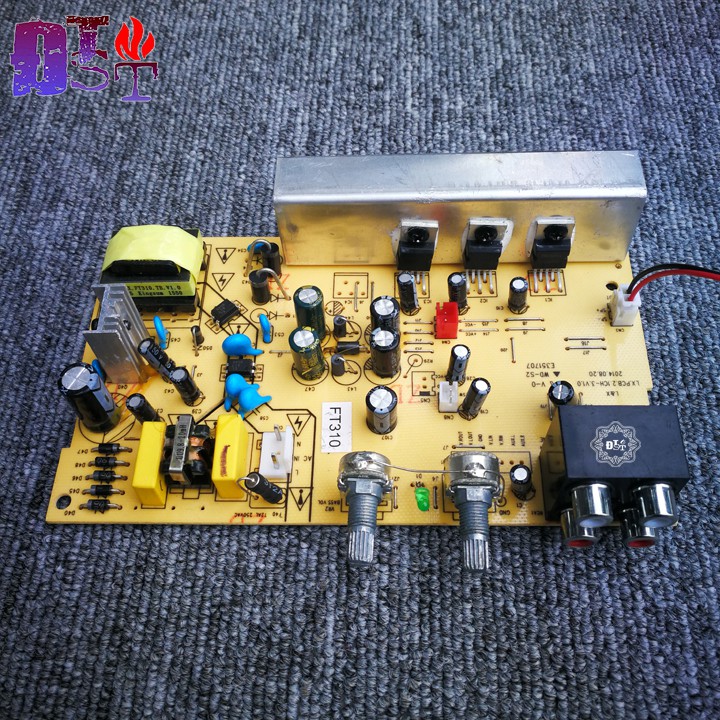

Mạch khuếch đại âm thanh TDA2030 2.1 tích hợp nguồn 220V - Bản cao cấp

(Mã sản phẩm : KST - 1685)

Sản phẩm được bóc từ bộ mạch âm thanh thương mại chất lượng tốt . Dòng âm thanh TDA luôn là dòng âm thanh được ưu chuộng nhiều nhất, mặc dù dòng này có nhược điểm khá lớn đó là rất nóng khi sử dụng vì vậy khi sử dụng quý khách nên tản nhiệt tốt nhất cho mạch để mạch đạt hiệu suất cao nhất và nâng cao tuổi thọ của mạch.

Sử dụng IC TDA2030 chính hãng .các linh kiện tốt nhất, cách thiết kế đạt chuẩn , các linh kiện được bố trí hợp lý chống nhiễu cho chất lượng âm thanh tốt nhất . Phíp làm mạch được sử dụng loại phíp thủy tinh (Main vàng) cho đô bám linh kiện tôt và khả năng tản nhiệt cao, gia tăng tuổi thọ mạch .

Thông số kĩ thuật:

Trên mạch đã tích hợp sẵn mạch đổi  nguồn từ 220V (Chú ý khi đấu nối và sử dụng với điện áp cao )

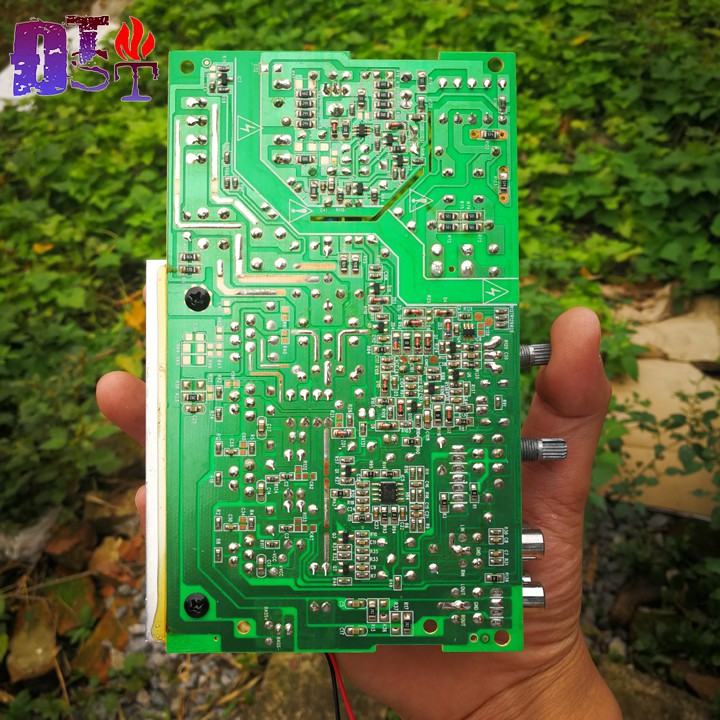

Khối nguồn được nhà sản xuất tách bạch với kí hiệu ! ở mặt sau , cảnh báo vùng điện áp cao

Tín hiệu âm thanh vào cấp cho mạch qua jack AV

Tín hiệu ra : 2 treble 25w (Jack AV) + 1 bass 35w (Jack cắm XH 2.54 đen - đỏ) Các cổng phụ trên mạch

- Cổng nguồn phụ :

12VDC (Chân + là  chân R29 khoanh tròn và Chân âm là chân GND của CN5) và 25VDC(Jack XH 2.54 màu đỏ có kí hiệu VCC+ và VCC-)

Quý khách sử dụng để cung cấp cho các bo mạch mở rộng như mạch giải mã, mạch bluetooth, mạch karaoke ..... hay có thể lắp thêm quạt tản nhiệt cho mạch khí sử dụng  mà ko cần thêm các nguồn phụ khác

- Cổng cung cấp tín hiệu âm thanh phụ (CN1)

Quý khách sử dụng để cung cấp cho các bo mạch mở rộng như mạch giải mã, mạch bluetooth, mạch karaoke .....

V.ROUT : Tín hiệu âm thanh ra kênh Trái

GND : Chân âm tín hiệu

V.RIN (hoặc UAX.R) Tín hiệu đầu vào kênh Phải

V.LIN (hoặc UAX.L) Tín hiệu đầu vào kênh Trái

Hướng dẫn sử dụng
